曲げ試験の外観写真


概要

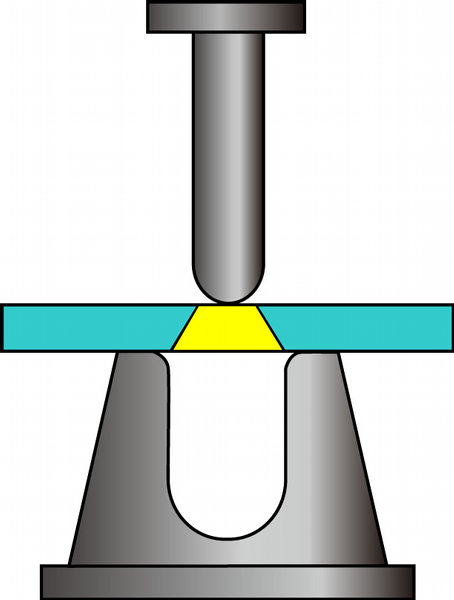

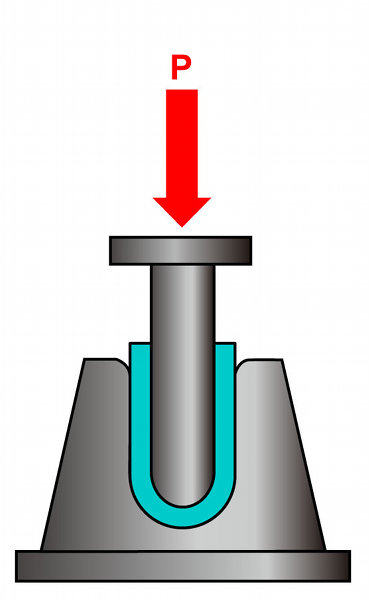

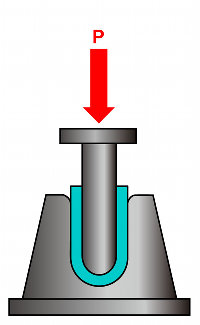

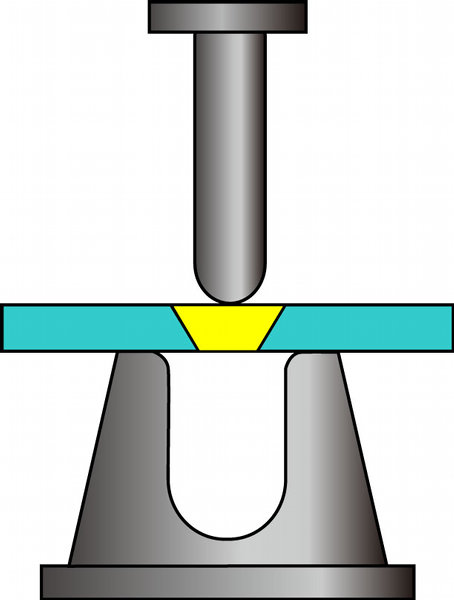

曲げ試験は JIS Z3122 「突合せ試験の曲げ試験方法」によって行なう。図は溶接技術検定における薄板・中板曲げ試験片の採取位置を示す。曲げ試験方法は図のように試験片を中央に置き、雄型を押す方法で曲げる。試験治具の外観を図に示す。




採取位置
クリックで拡大表示
表曲げ試験 (拡大)
クリックで拡大表示
裏曲げ試験 (拡大)
クリックで拡大表示
型曲げ試験用ジグ (拡大)
クリックで拡大表示

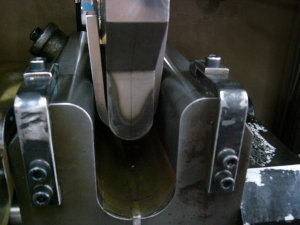

曲げ試験機 (拡大)
クリックで拡大表示

曲げ試験は、曲げられた外面に次の欠陥が認められた場合は、不合格となる。

1. 3.0 mm を超える割れがある場合
2. 3.0 mm 以下の割れの合計長さが 7 mm を超える場合
3. ブローホールおよび割れの合計数が、10個を超える場合
4. アンダーカット、溶込み不良、スラグ巻き込み等が著しい場合

Top

炭素鋼(中板)の表曲げ写真の例 (A-2* , SA-2*)

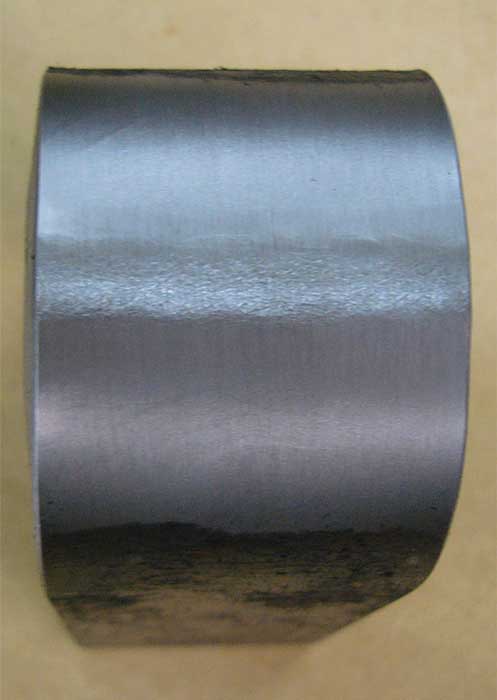

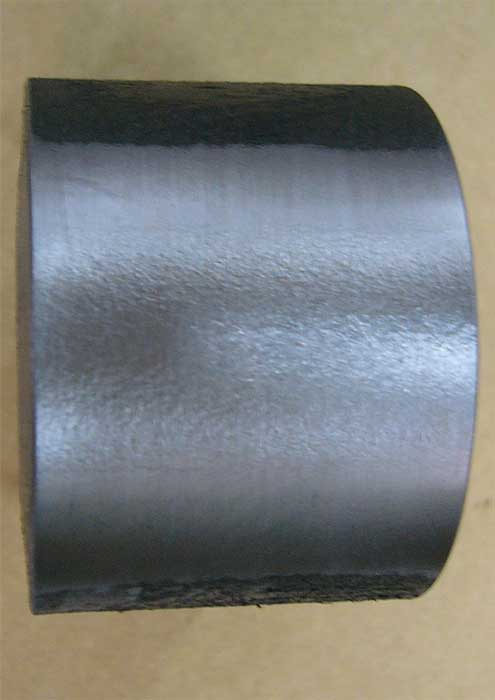

欠陥なし
クリックで拡大表示

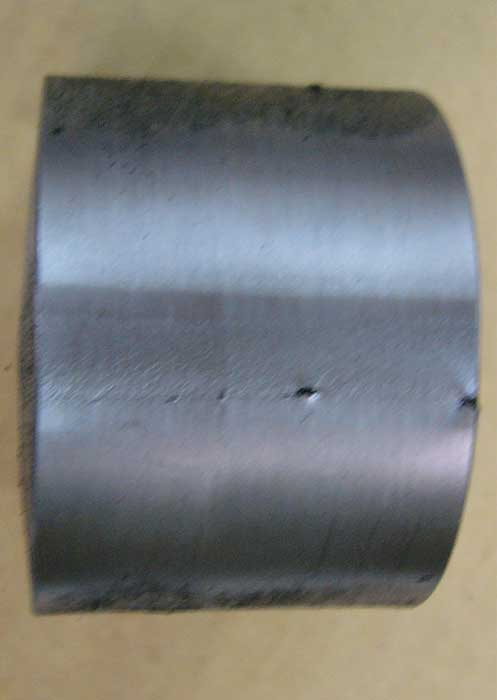

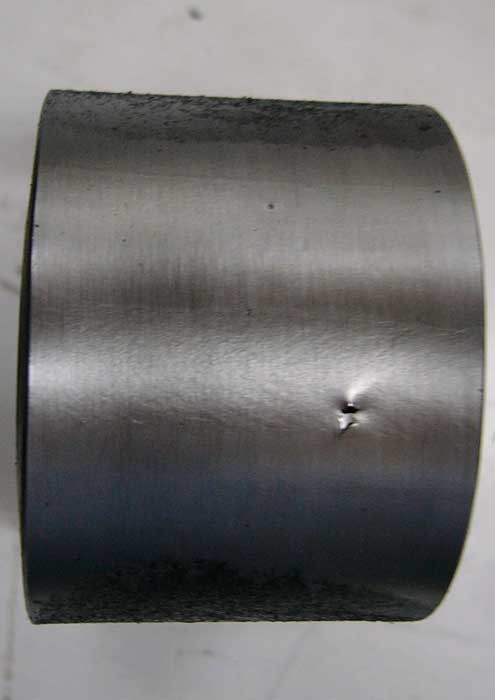

割れ小 (3.0mm 以下)
クリックで拡大表示

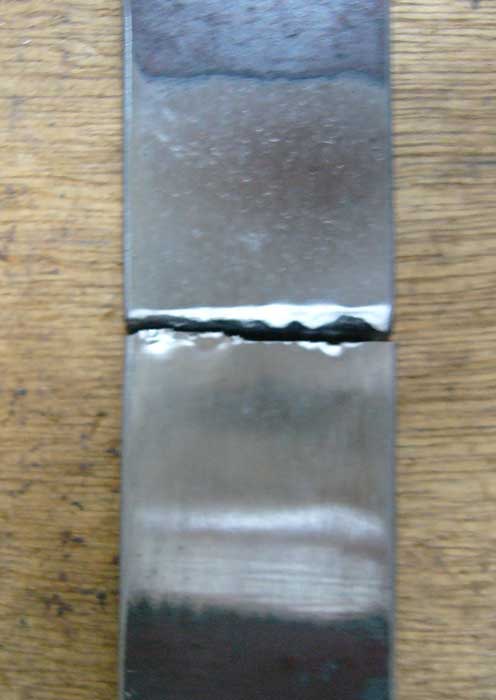

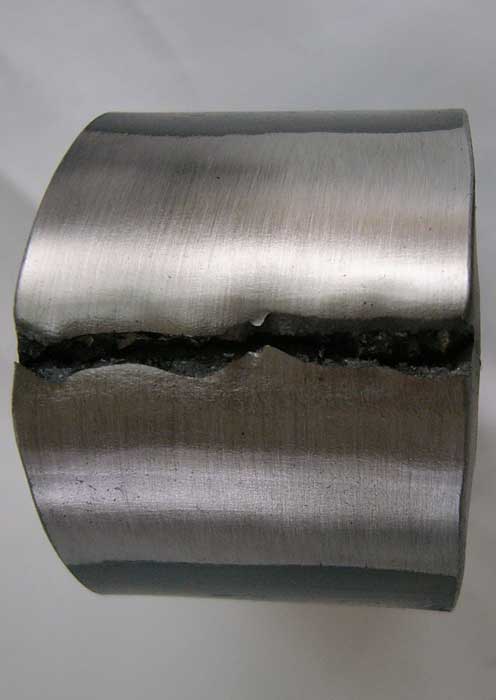

破断
クリックで拡大表示

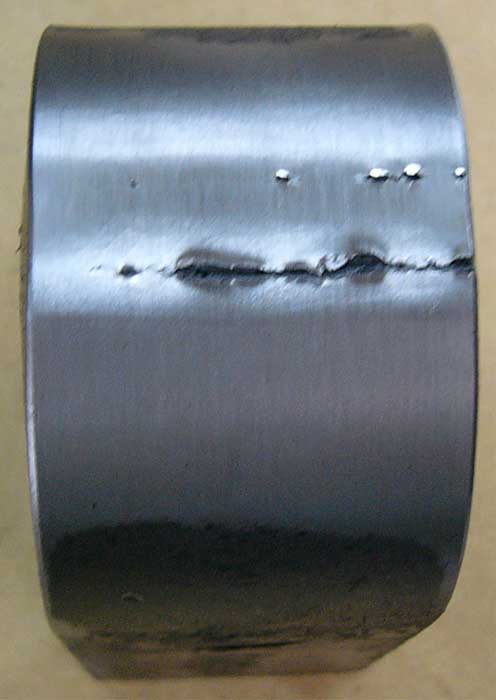

割れ大 (3mm 超え)
クリックで拡大表示
割れ大 (3mm 超え)
クリックで拡大表示

Top

炭素鋼(中板)の裏曲げ写真の例 (A-2* , SA-2)




欠陥なし
クリックで拡大表示

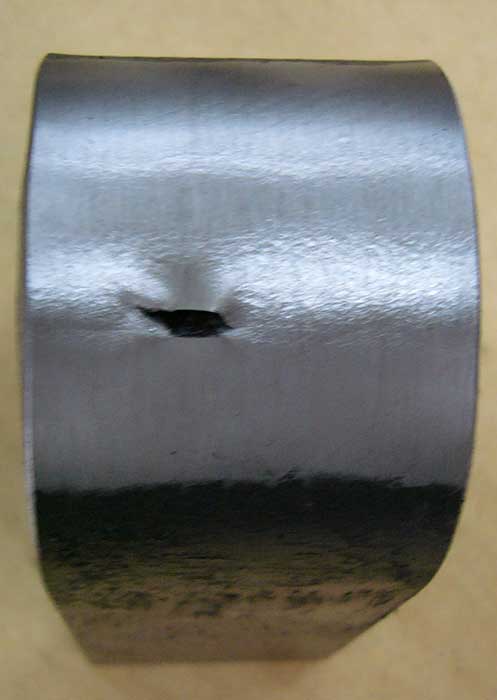

割れ小 (3.0mm 以下)
クリックで拡大表示

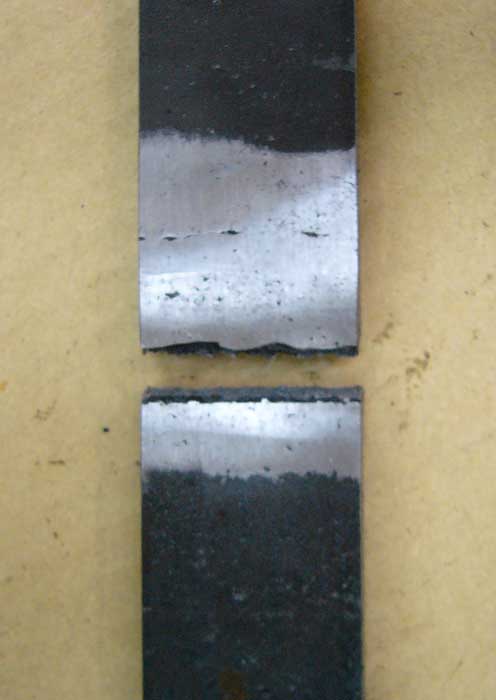

破断
クリックで拡大表示
割れ大 (融合不良)
クリックで拡大表示
割れ大+溶込み不良
クリックで拡大表示

Top

ステンレス鋼(薄板)の表裏曲げ写真の例 (TN-*)

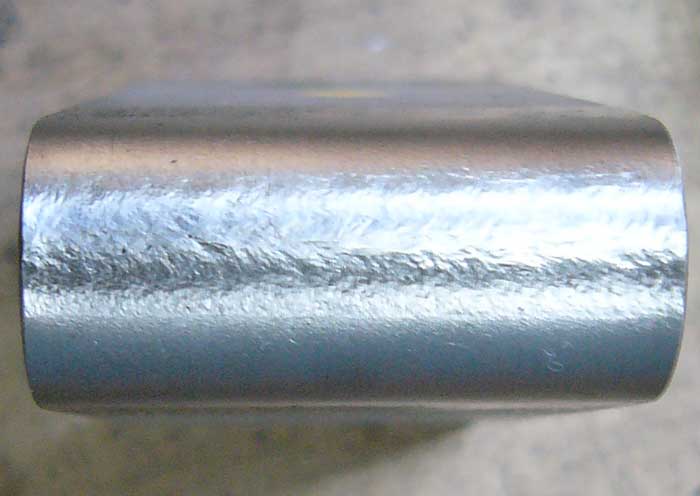

表:欠陥なし
