溶接法の種類


アーク溶接法

名称

本項で取り扱う溶接法は、被覆アーク溶接、マグ溶接/ミグ溶接、ティグ溶接である。表1 に各溶接法に用いる溶接材料、シールドガスを示す。
表1 溶接法の名称
溶接法 手操作の呼び名 溶接材料 シールドガス
被覆アーク溶接 手溶接1) 被覆アーク溶接棒
マグ溶接 半自動溶接2) 溶接用ソリッドワイヤ CO2, Ar+CO2, Ar+He+O2
マグ溶接 半自動溶接2) 溶接用フラックス入りワイヤ CO2, Ar+CO2, Ar+He+O2
ミグ溶接 半自動溶接2) 溶接用ソリッドワイヤ Ar, Ar+He, Ar+2%O2
ティグ溶接 手溶接1) 溶加棒 Ar, Ar+He
注)
1) 手溶接:溶接操作を手で行う溶接
2) 半自動溶接:溶接ワイヤ送りが自動的にできる装置を用い、溶接トーチ操作は手で行うアーク溶接

分類

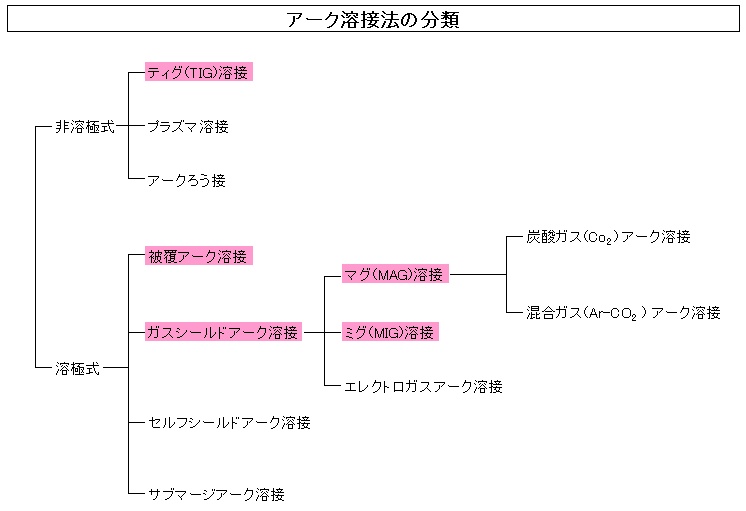

アーク溶接の分類を図で示すと図1のようになる。
適用材料に応じた溶接法の選定に関しては、表2にまとめた。
図1 アーク溶接法の分類 (拡大) 表2 母材種類に応じた溶接法の選択 (拡大)
クリックで拡大表示
クリックで拡大表示
