アーク溶接Home: > アーク溶接の技能


試験材の外観試験


概要

外観試験は、試験材について次の項目を目視または測定して評価する。以下の項目が著しく不良なものは不合格となる。

1. ビード形状
2. 溶接の始点および終点の状況
3. 裏面の溶込みの状況(裏当て金を使用しない溶接の場合)
4. オーバーラップ、アンダーカットおよびピット等の欠陥の状況
5. 溶接変形

Top

被覆アーク溶接のビード外観写真

中板、下向の表ビード外観と評価基準 (A-2F)

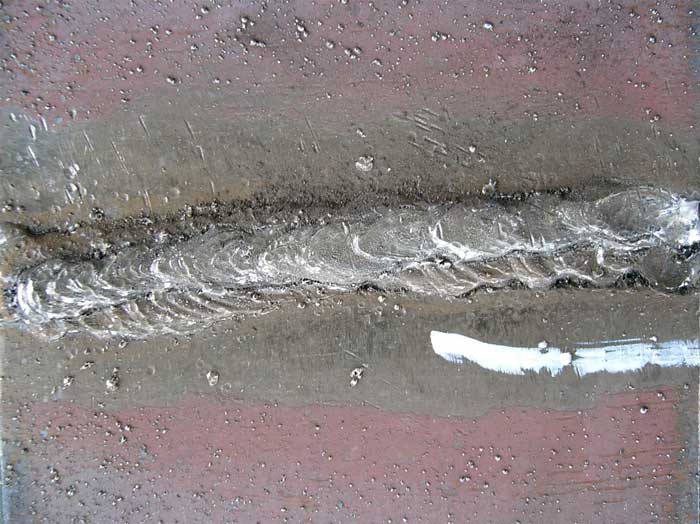

良好なビード 粗い波形  開先の残存
クリックで拡大表示 クリックで拡大表示 クリックで拡大表示
画像をクリックすると拡大する

中板、下向、立向、横向、上向の良好な表ビード外観 (A-2F,V,H,O)

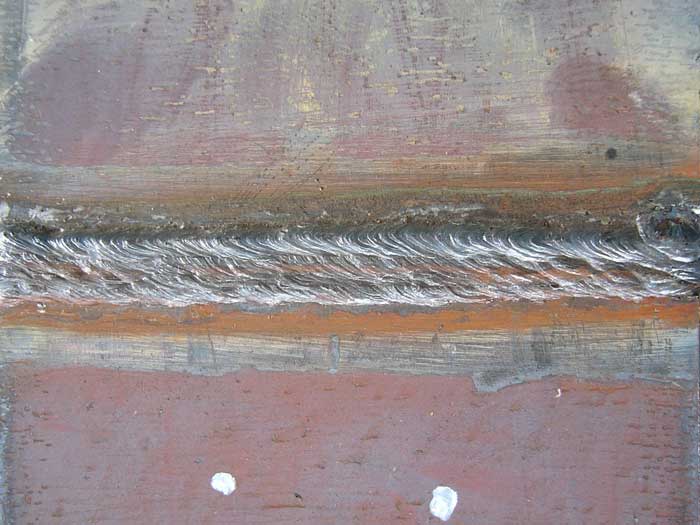

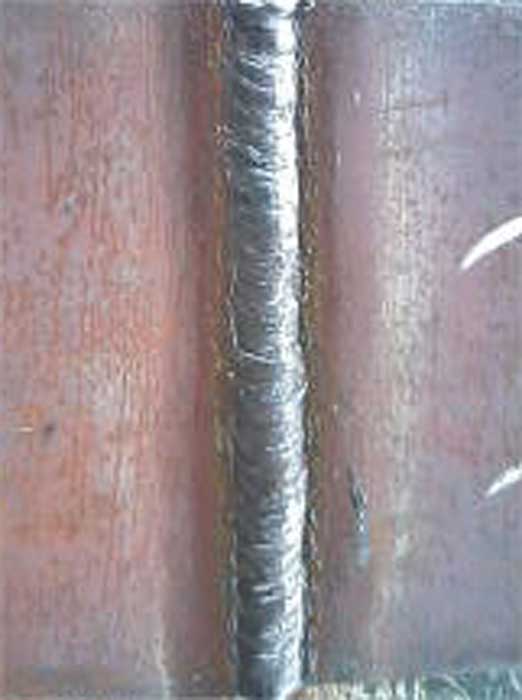

下向(F) 立向(V) 横向(H)
クリックで拡大表示 クリックで拡大表示 クリックで拡大表示
画像をクリックすると拡大する

Top

マグ溶接のビード外観写真

中板、下向の表ビード外観と良否 (SA-2F)

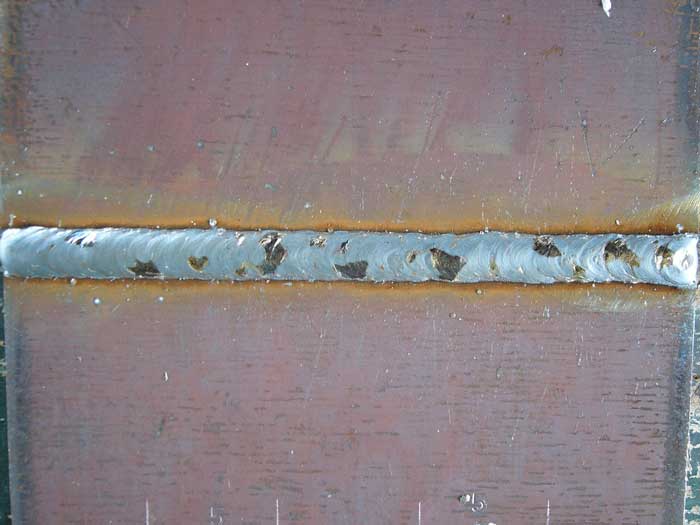

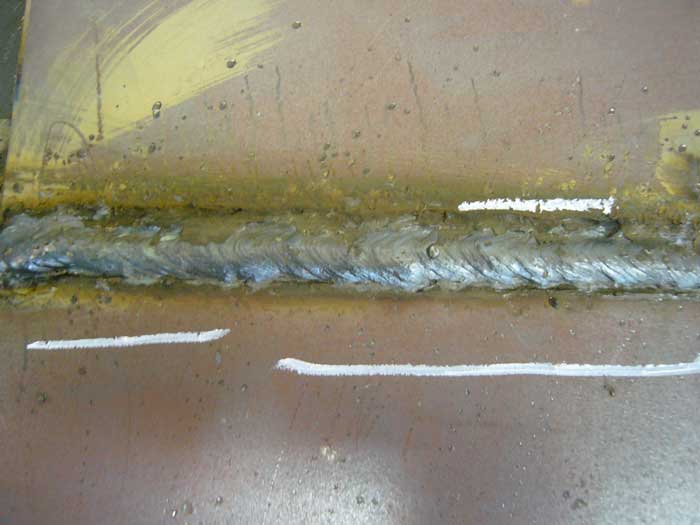

良好なビード外観 ビードの曲り 開先の残存
クリックで拡大表示 クリックで拡大表示 クリックで拡大表示
画像をクリックすると拡大する

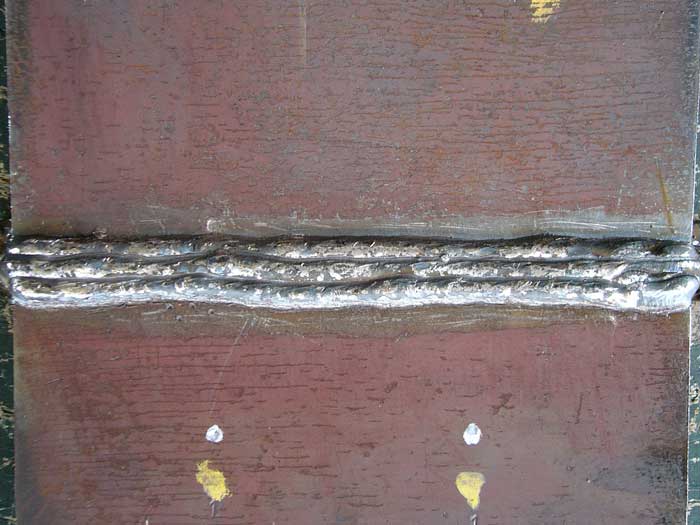

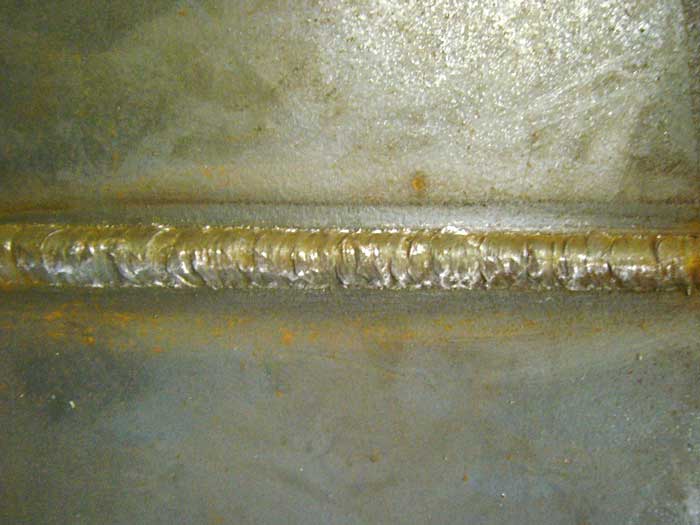

中板、下向、立向、横向、上向の良好な表ビード外観 (SA-2F,V,H,O)

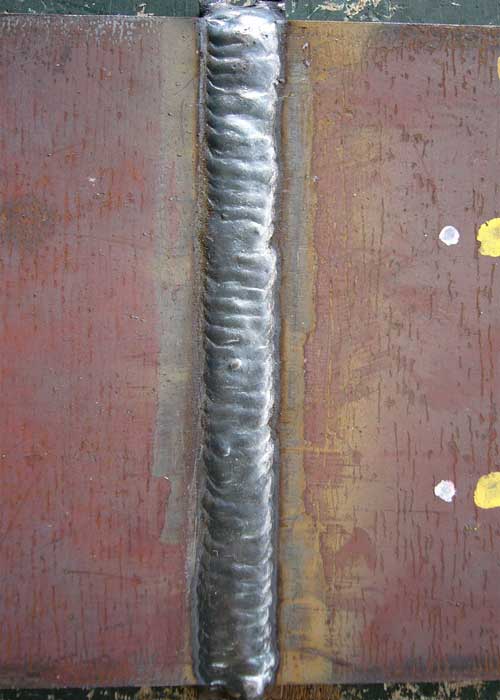

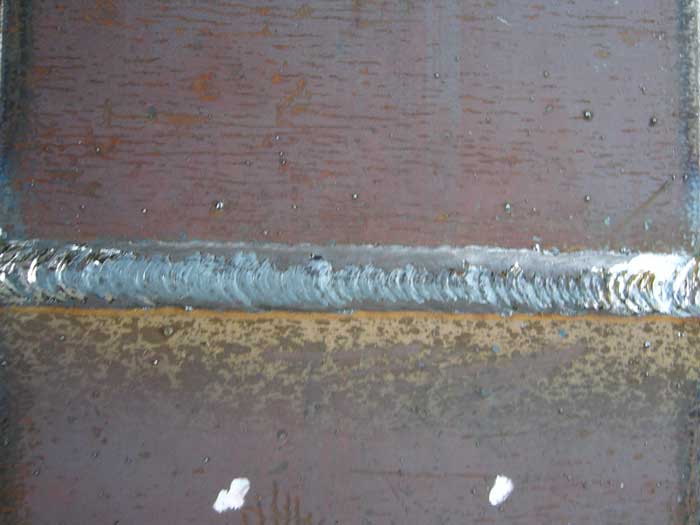

下向(F) 立向(V) 横向(H) 上向(O)
クリックで拡大表示 クリックで拡大表示 クリックで拡大表示 クリックで拡大表示
画像をクリックすると拡大する

Top

ティグ溶接のビード外観写真 (TN-F)

中板、下向の表ビード外観と良否

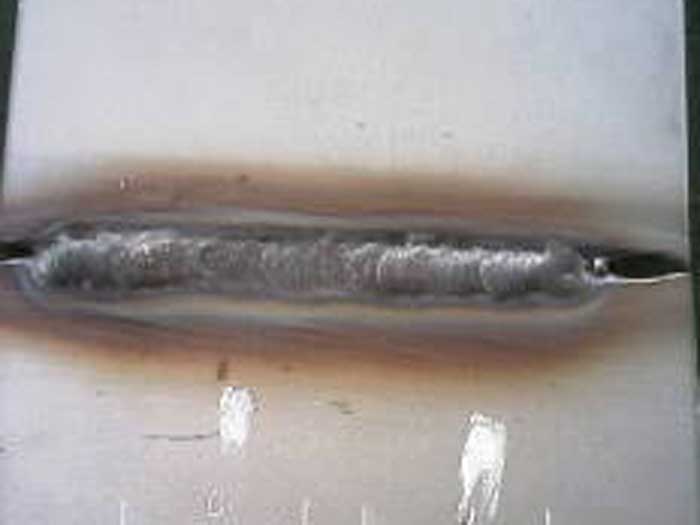

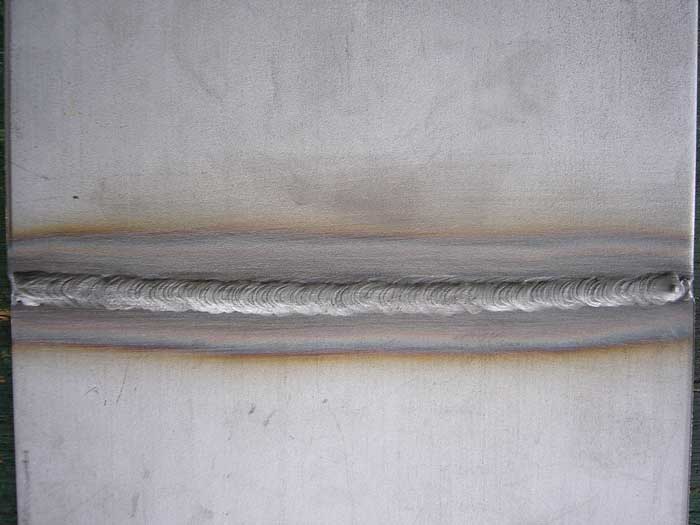

良好なビード外観 ビードの曲り 開先の残存
クリックで拡大表示 クリックで拡大表示 クリックで拡大表示
画像をクリックすると拡大する

中板、下向の裏ビード外観と良否

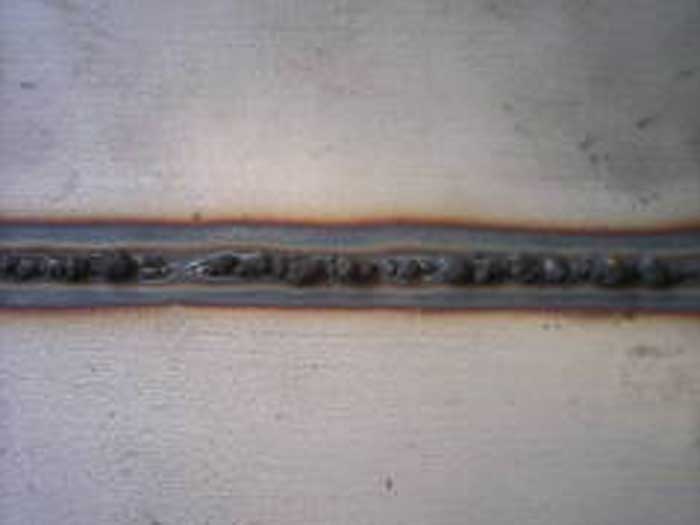

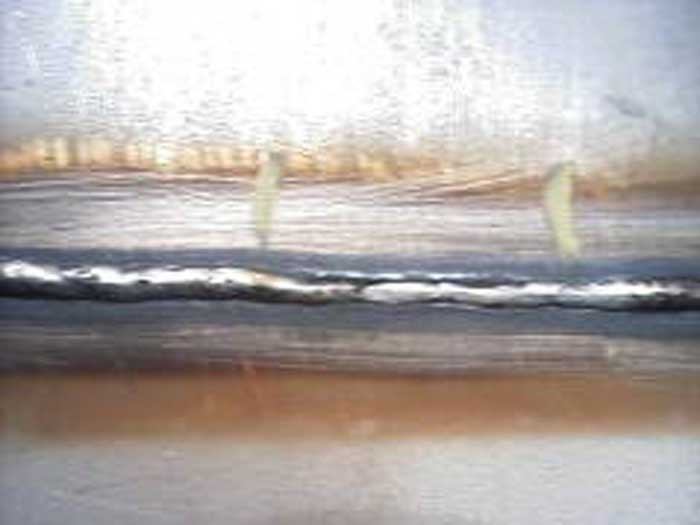

良好なビード外観 溶込み不良 裏ビードの酸化
クリックで拡大表示 クリックで拡大表示 クリックで拡大表示
画像をクリックすると拡大する
