AM法の種類

ISO17296-2:2015 AM Part2:プロセス分類には,以下の7種類があげられている．

1.液槽光重合法（Vat photopolymerization）

槽に入った光硬化性の液体やペーストに光線を断面輪郭に沿って照射し，1層づつ硬化させ積層する方法．光は一般的に紫外線を用い，紫外線レーザをガルバノミラーで走査する，あるいは，フォトマスクを用いて一括露光するなどの方法がある．また，光を上から照射する場合と，下から照射する場合がある．

1987年　3DSystems社が初めて発売．データ形式としてSTLを開発．
1988年　日本国内では三菱商事（後にシーメット）が装置を開発．

材料　；光硬化性樹脂

通称　；光造形，SLA(Stereolithography)

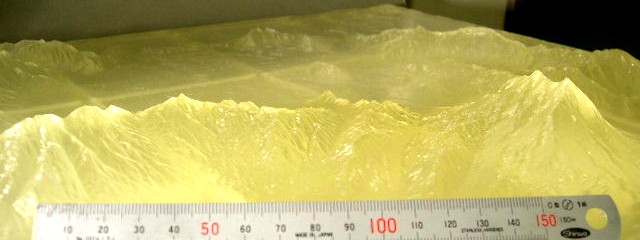

事例　；筑波山地形作成事例

外部動画　；

都産技研　3Dプリンターで透明バイオリン、光造形と塗装技術 - 3D printed violin - 上面からの造形(1:23 実際の造形映像)

シーフォース　下面からの造形 (1:30 実際の造形映像，1:50CGによる説明)

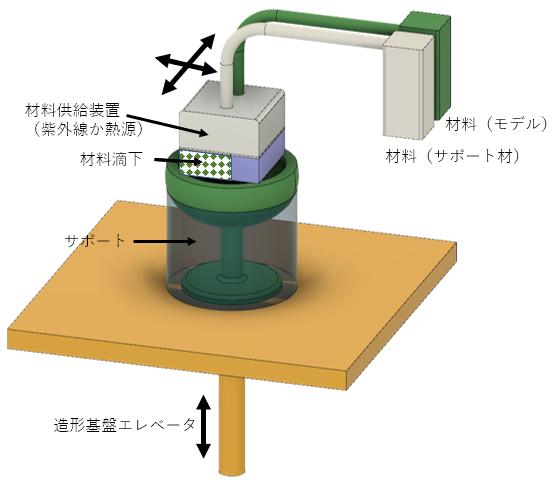

2.材料噴射法（Material jetting）

液体フォトポリマーや溶けたワックスを液下し，積層する方法．液化装置には紫外線照射の機能，あるいは，ワックスを溶かす熱源がある．ノズルからはモデル材とサポート材が供給されるが，一般に別の素材を用いる．また，モデル材に複数の素材を混ぜ合わせることが可能．

材料　；光硬化性樹脂，ワックス

通称　；インクジェット式マテリアルジェッティング，MJP(MultiJet Printing)

事例　；樹脂モールド作成事例

外部動画　；

Stratasys Objet260 Connex3 (0:14 実際の造形映像)

3.結合剤噴射法（Binder jetting）

平らに敷き詰めた粉末素材に液体の結合剤を噴射して固める．固める方法としては，化学あるいは熱反応である．色付きの結合剤を使うことにより，モデルのカラー化が可能．

1993年　理化学研究所で開発された技術を元に，Zcorporation社が本方式フルカラープリンタを発売．

材料　；熱可塑性樹脂，金属，セラミックス，砂，石膏

通称　；インクジェット式バインダージェッティング，CJP(Color Jet Printing)

事例　；セラミックス砂型作成事例

外部動画　；

3DSystems ProJet 660 (0:06 実際の造形映像)

4.粉末床溶融結合法（Powder bed fusion）

平らに敷き詰めた粉末素材に,レーザビームあるいは電子ビームを照射してモデルの断面を溶融結合させる．モデルのサポートは金属粉末の場合には必要だが，樹脂粉末の場合は一般には不要．

1992年　米DTM社が初めて発売．

材料　；熱可塑性樹脂，金属，セラミックス，砂

通称　；粉末焼結，SLS(Selecting Laser Sintering)，DMLS(Direct Metal Laser Sintering)，EBM(Electron Beam Melting)，SLM(Selective Laser Melting)，DLP(Direct Metal Printing)

事例　；

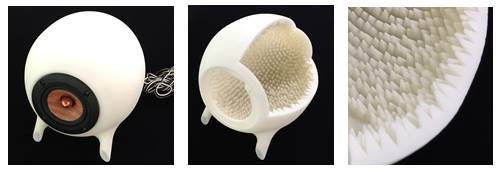

自動車ホイール作成事例	実験車部品造形事例	スピーカー作成事例

外部動画　；

リコー　S5500P (1:25　実際の造形映像)

東京都産技研　アスペクトRaFaEL550C (1:49　実際の造形映像)

東京都産技研　　(3Dプリンターでバイオリン,その設計と製作)
本体　アスペクトRaFaEL550C，金属アジャスター部　3D Systems ProX300

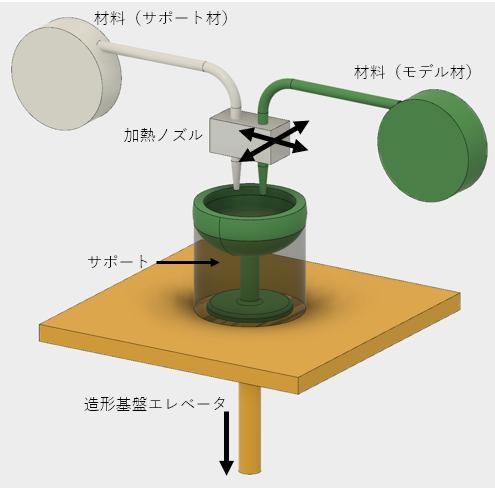

5.材料押出法（Material extrusion）

熱可塑性樹脂のフィラメントやペーストを断面輪郭にそって移動するノズルから押し出すことにより，モデルを作成する．

1989年　Stratasys社がFDM法を発明，特許化．装置を発売．

材料　；熱可塑性樹脂

通称　；熱溶解積層，FDM(Fused Deposition Modeling)，FFF(Fused Filament Fabrication)

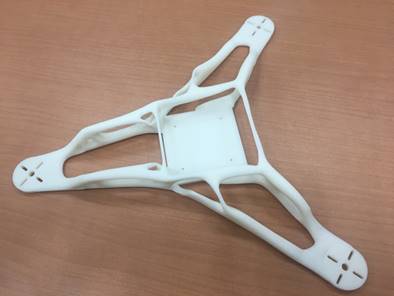

事例　；ドローンフレーム作成事例

外部動画　；

Stratasys FDM法 (0:20 実際の造形映像 0:44 CGによる説明)

6.指向性エネルギー堆積法（Directed energy deposition）

粉末やフィラメントの金属をレーザー光，電子ビーム，プラズマアークなどの指向エネルギービームで溶融し，積層することで，モデルを作成する．レーザ肉盛溶接もこの手法に相当する．

材料　；金属

通称　；レーザーデポジション，LMD(Laser Metal Deposition)，DMP(Direct Metal Deposition)

外部動画　；

TWI 実際の造形映像

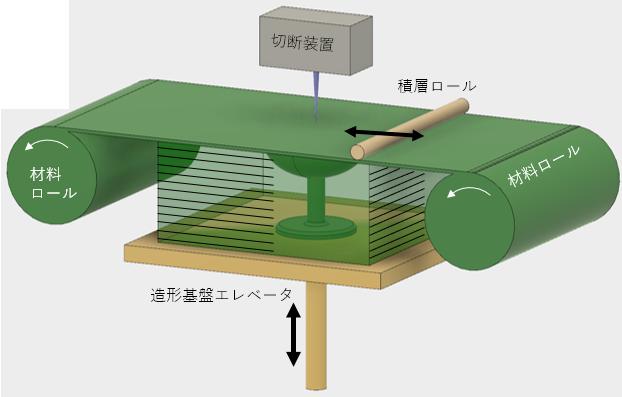

7.シート積層法（Sheet lamination）

シート材を断面輪郭で切断し，各層を接着，溶接しながらモデルを作成する．

1994年　日本のキラ・コーポレーション社が紙積層装置KATANAを発売．
アメリカではHelisys Inc.現在はCubic Technologiesが発売

材料　；金属，紙

通称　；LOM(Laminated Object Manufacturing)

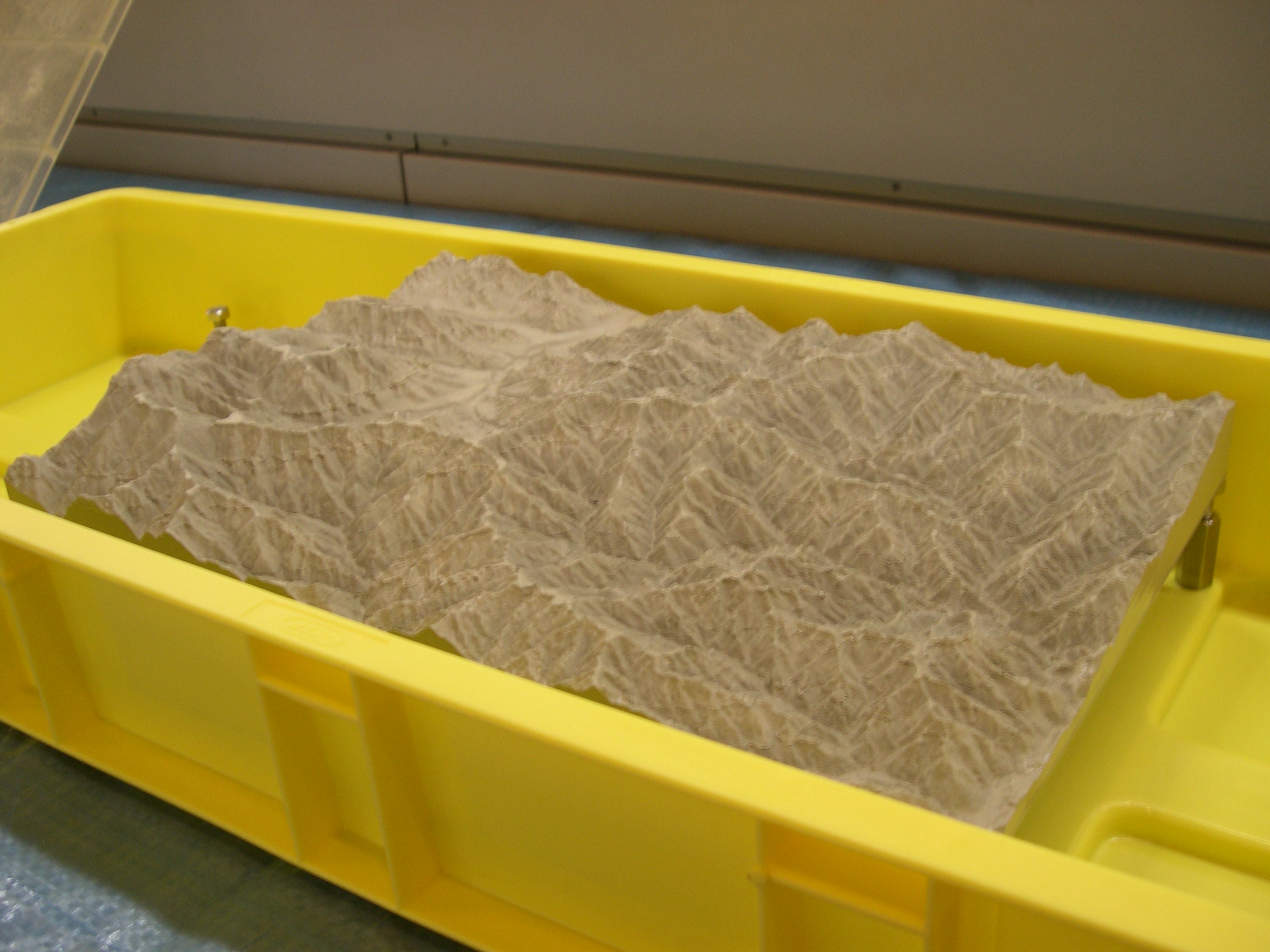

事例　；御巣鷹山地形作成事例

外部動画　；

(0:15 CGによる説明)
