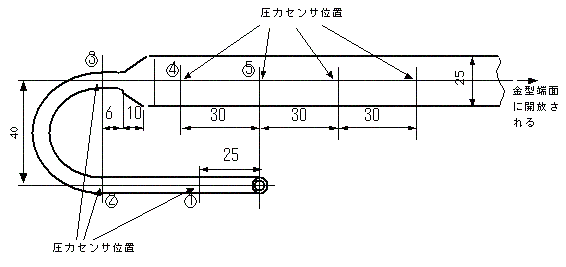

下図に示す、樹脂流れ方向中心軸線上にランナ部3点（�@〜�B）、キャビティ部2点（�C�D）にて圧力計測を行った。使用したセンサは「キスラー製間接式型内圧センサ9223A」である。センサからの信号をデータロガー（National Instruments 製　DRA-107A）を介してコンピュータに取込んだ。サンプリング周期は0.5msとして、射出開始から型開きまでの、ランナ・キャビティ部樹脂圧、ノズル部樹脂圧、スクリュ部樹脂圧、スクリュ位置、成形機射出速度の変動を測定した。
